Felhőkarcolók, sárga taxik, gomolygó gőz. New York City utánozhatatlan noir hangulata. Azonban a gőz és a City nem csupán a fotókon és a mozifilmekben forr össze. A forgalmas utcák alatt kígyózó, 169 kilométer hosszú gőzhálózat nélkül a metropolisz egészen máshogy nézne ki. Manhattan képeslap-sziluettjét szénfeketélő kéményerdő torzítaná el.
Nem is gondolnánk, mi mindent tart mozgásban ez a földalatti rendszer. A felhőkarcolók téli fűtése csak a jéghegy csúcsa. A gőz hajtja a városi éttermek ipari mosogatógépeit, a kórházak sterilizálóit, a múzeumok precíz párásítóit, a tejüzemek sajtgyártó gépeit, de még a nagy teljesítményű mosodai gőzvasalókat is. Nyáron pedig gőzzel hajtott légkondicionálókkal hűtik a felhőkarcolókat, tehermentesítve ezzel az elektromos hálózatot a kánikula idején.
Sőt, sok helyen a lecsapódott forró vizet a járdák alatti csövekbe vezetik, hogy télen automatikusan leolvassza a havat és a jeget! Ahogy a 180 fokos gőz végigszáguld a kilométer hosszú földalatti csöveken, óhatatlanul veszít a hőmérsékletéből, és a gőz egy része lecsapódik. Mivel ez a lecsapódott kondenzvíz még mindig szinte forrásban van és hasznosítható, sok épületnél átvezetik a járdaburkolat alá fektetett csöveken. Így a forró víz alulról átmelegíti a betont, és a legnagyobb hóesésben is tisztán, jégmentesen tartja a járdát lapátolás és sózás nélkül.
A New York-i gőzhálózat úgynevezett egyátfolyású, nyílt körös rendszer. A csövek végén lecsapódott forró kondenzvizet nem szivattyúzzák vissza az erőművekbe újraforralásra, hanem a helyi hasznosítás után egyszerűen leengedik a városi csatornahálózatba. New York földalatti gőzrendszere a világ legnagyobb ilyen hálózata. Ha összeadnánk a sorban utána következő kilenc legnagyobb városi gőzhálózatot, New Yorké még akkor is nagyobb lenne.
AZ EREDETI ÖTLET ÉS A MEGVALÓSÍTÁS
A gőzfűtés ötlete eredetileg Birdsill Hollytól származik, akit a szakma a gőzfűtés atyjaként tisztel. Az ő szabadalmaira építve egy merész vállalkozó, Wallace C. Andrews döntött úgy, hogy meghódítja Manhattant. 1882 márciusában a New York Steam Company megnyitotta az első erőművet, és felfűtötte a Wall Streeten álló United Bankot. A rendszer jelesre vizsgázott az 1888-as óriási hóvihar idején is, ami után a város vezetése úgy döntött, hogy a villany- és gőzvezetékeket végleg a föld alá kell költöztetni.
A hálózat ma a Battery Parktól a nyugati oldalon a 96. utcáig, míg a keleti oldalon a 89. utcáig tart. Miért pont itt ér véget? A válasz Manhattan geológiájában és az üzletben rejlik. Ezek felett az utcák felett elvékonyodik az a szilárd alapkőzet, amely képes megtartani a felhőkarcolókat. Mivel északabbra nincsenek hatalmas fogyasztású épületek, a méregdrága gőzhálózat kiépítése ott már nem lenne kifizetődő.
A RENDSZER MŰKÖDÉSE
A hálózatot 1954 óta a Consolidated Edison (a helyieknek csak Con Ed) üzemelteti: öt erőművet Manhattanben, egyet-egyet pedig Queensben és Brooklynban működtetnek. Manhattan főerőműve nyolcemeletes és a 14. utcában található, az East River partján, de a városszerte megbújó kisebb magánerőművek is kiveszik a részüket a munkából. A legnagyobb ezek közül a New York-i Egyetem (NYU) saját rendszere, amely nemcsak évente több millió dollárt spórol meg az egyetemnek, de harminc százalékkal csökkenti a károsanyag-kibocsátást is. A Con Ed ügyféllistáján szerepel többek között a Metropolitan Múzeum, az Empire State Building, a Rockefeller Center és az Egyesült Nemzetek székháza is.
A fővezetékek átmérője 60 és 90 centiméter között mozog, és átlagosan 1–5 méter mélyen futnak az aszfalt alatt – kivéve a Park Avenue-t, ahol a Metro-North vasúti alagútjai miatt több mint 10 méter mélyre kellett őket süllyeszteni. A kazánokból kiáramló, 550 fokról indított víz a hálózatba lépve 10 atmoszféra nyomású, 180 Celsius-fokos gőzzé válik, és elképesztő, 120 km/órás sebességgel száguld a csövekben. A hét üzem egyetlen fagyos téli órában akár 4500 tonna vizet is elpárologtat, hogy melegen tartsa a City lakóit.
Az igazi technikai leleményesség nyáron mutatkozik meg. Amikor beköszönt a fullasztó, forró New York-i nyár, és a felhőkarcolók légkondicionálói a nap 24 órájában teljes kapacitáson dolgoznak, segítség nélkül az áramhálózat azonnal összeomlana a terheléstől. A manhattani magasházak gigantikus klímarendszereit ezért nem villanymotorok, hanem a föld alól érkező gőz által hajtott kompresszorok működtetik.
PÁRA VAGY GŐZ?

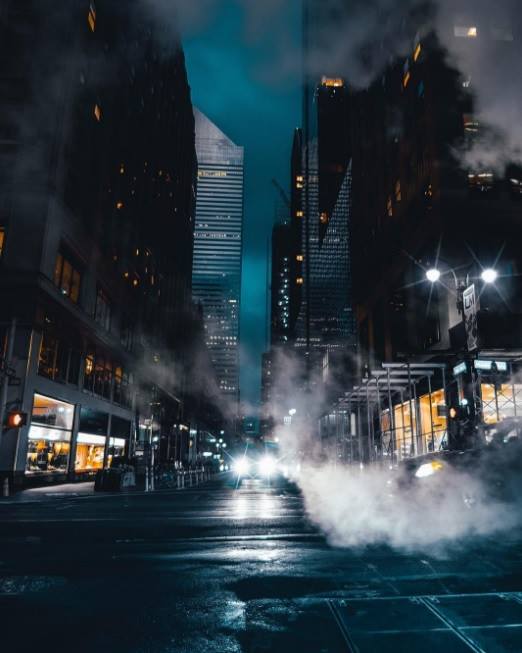

De mi a helyzet a rejtélyes gőzfelhőkkel, amelyek az utcai aknatetőkön át gomolyognak? A közhiedelemmel ellentétben ez a legritkább esetben gőzszivárgás. Amit látunk, az valójában egyszerű pára. Amikor esik az eső vagy hull a hó, a nedvesség lefolyik a mélyben futó, forró gőzvezetékek külső falára. A víz a forró acéllal találkozva azonnal elpárolog, és látványos fehér felhőként tör utat magának a felszínre. Ezért van az, hogy esős időben sokkal misztikusabb New York hangulata, és ezért van az is, hogy ha óvatlanul belesétálunk egy ilyen felhőbe, nem égetjük meg magunkat.

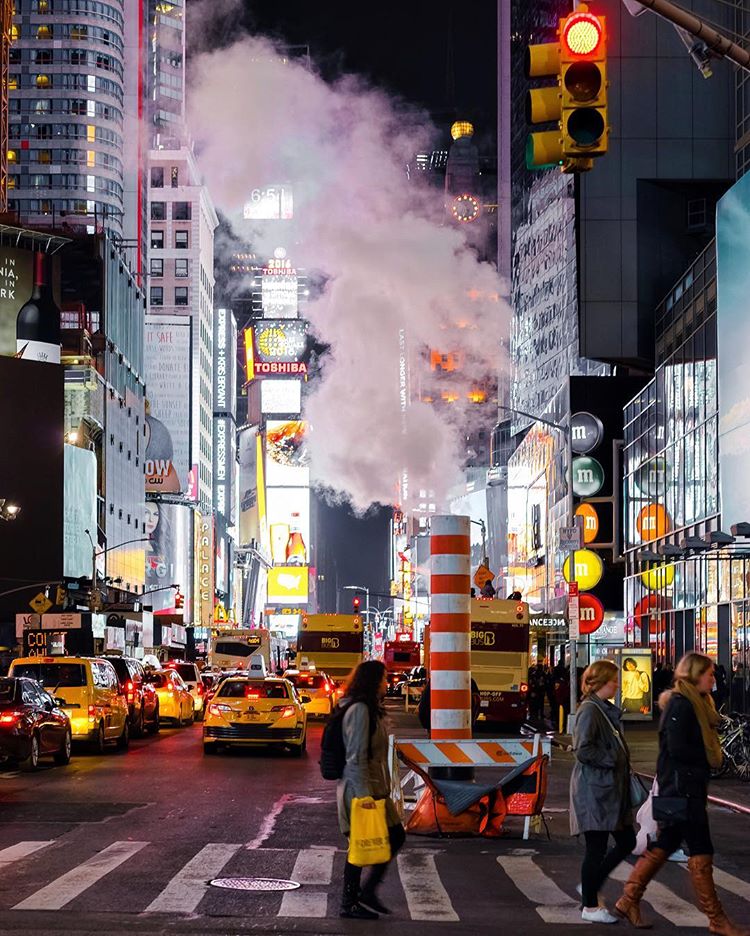

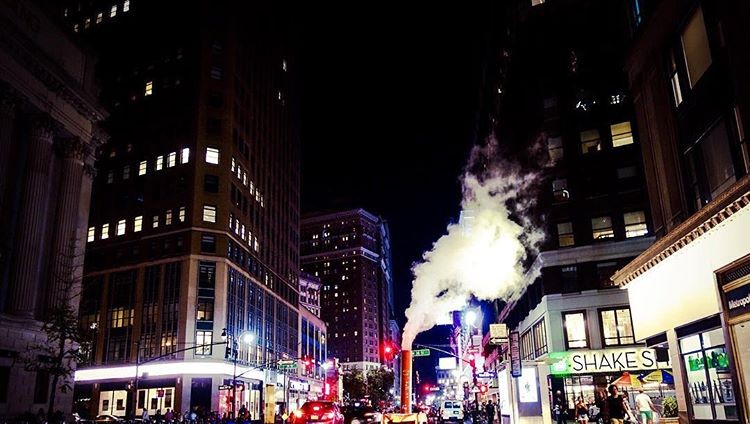

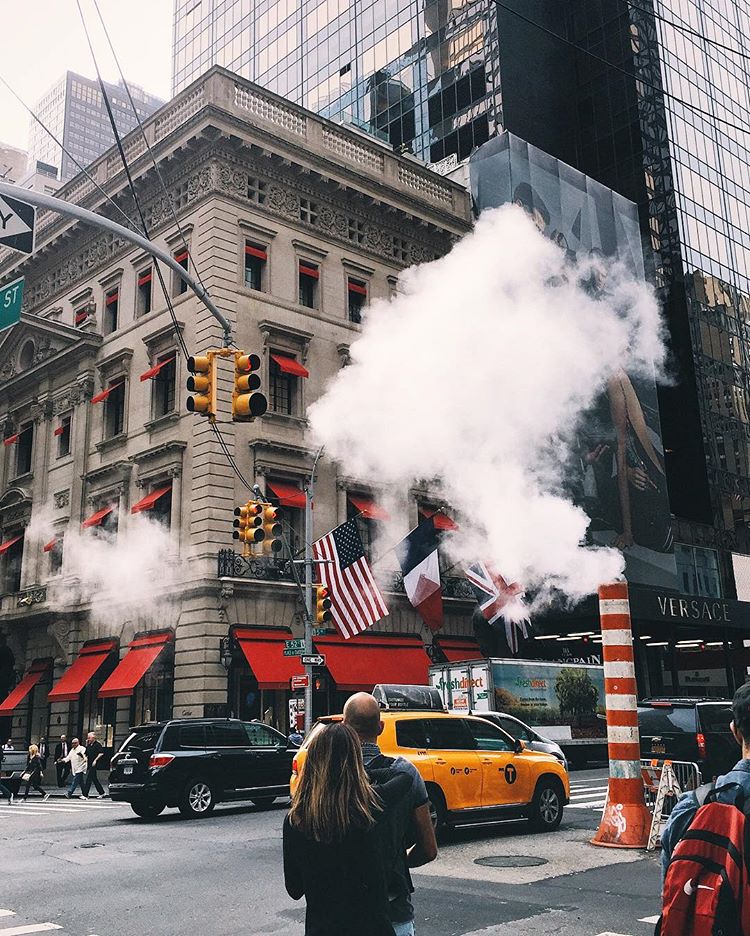

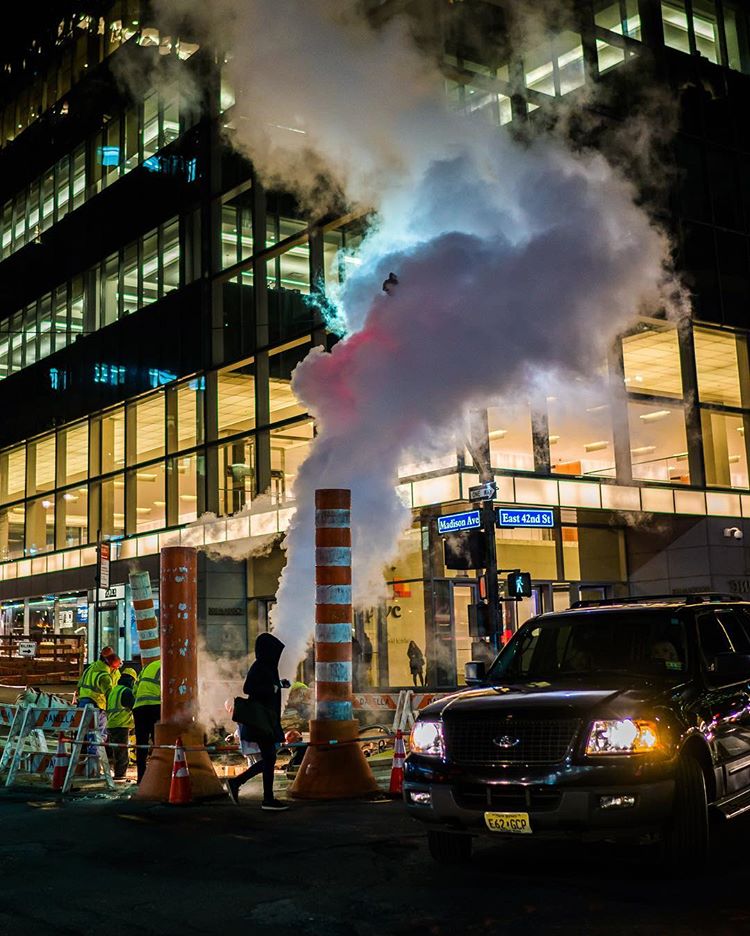

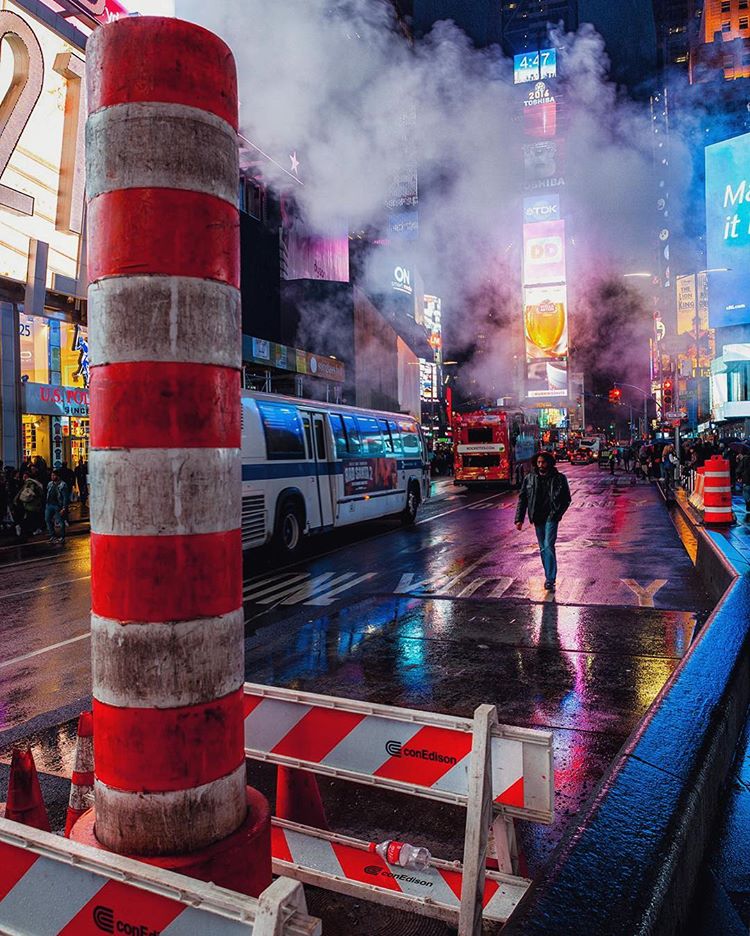

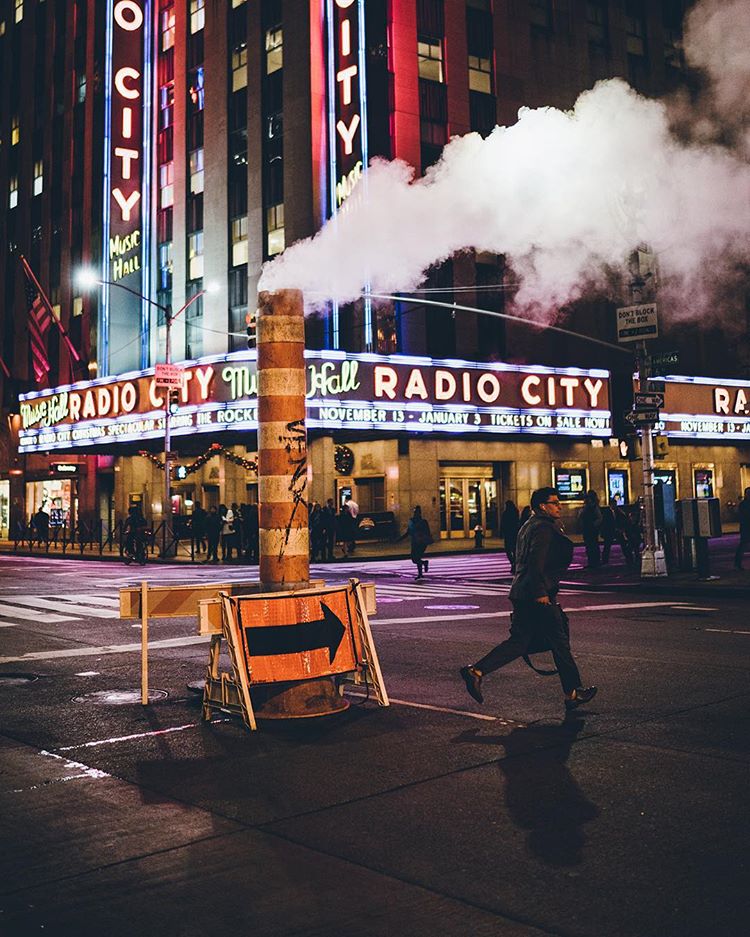

Amikor pedig valóban gőz szökik ki a biztonsági szelepekből vagy karbantartás zajlik, a szakemberek felállítják a jól ismert narancssárga-fehér csíkos „kéményeket” (gőzelvezető hengereket). Ezek biztonságosan elirányítják a forró gőzt a gyalogosok és az autók útjából.
A SANDY HURRIKÁN TESZTJE
Mint minden monumentális rendszernél, itt is előfordulnak meghibásodások. New York modern történelmében két nagyobb tragédia történt: 1989-ben a Gramercy Parknál, 2007-ben pedig a Grand Central pályaudvar mellett robbant fel egy-egy túlnyomás alá került, elöregedett vezeték.
💥 A VÍZÜTÉS ÉS A VÍZKALAPÁCS-HATÁS
A robbanások mögött a fizika egyik legfélelmetesebb jelensége, az úgynevezett vízütés (vagy vízkalapács-hatás) áll. Ha a csövekben egy időre megáll a gőz, a hűvös föld alatt egy része óhatatlanul lehűl, és újra vízzé változik, azaz lecsapódik. Amikor a rendszert újraindítják, a hatalmas sebességgel érkező forró gőz maga előtt tolja ezt a hideg vízdugót. Amint a forró gőz és a hideg víz hirtelen találkozik, a gőz a másodperc törtrésze alatt összeomlik és folyadékká válik. Ez a hirtelen változás üres teret, vákuumot hoz létre a csőben. Ebbe a hirtelen támadt űrbe a mögötte lévő víz elképesztő sebességgel és pusztító erővel vágódik bele, pont úgy, mint egy megvadult kalapács. Ez az ütközés indítja el azt a lökéshullámot, ami végül bombaként veti szét a vastag csöveket és a felettük lévő aszfaltot.
A Con Ed azóta rendkívül szigorú óvintézkedéseket vezetett be. A régi csövek elöregedett, rákkeltő azbesztborítását folyamatosan modern szigetelésre cserélik. Ráadásul a 90-es évek óta egy speciális robotot, a WISOR-t (Welding and Inspection Steam Operations Robot) használják, amely az útburkolat felbontása nélkül, belülről képes hegeszteni és javítani a vezetékeket. Ennek a felkészültségnek a valaha volt legnagyobb vizsgája a 2012-es Sandy hurrikán idején jött el.
Amikor a pusztító vihar közeledett New York partjai felé, a mérnökök tudták, hogy ha a jéghideg árvíz betör a város csatornáiba, az azonnali katasztrófához vezet. Ha a fagyos víz hirtelen elárasztja a mélyben futó, 170 fokos forró acélcsöveket, a drasztikus hőmérséklet-különbség azonnali vízütést okoz. A csövek belsejében lévő gőz a hirtelen lehűléstől azonnal lecsapódna, és az így fellépő szívóhatás, valamint a vízkalapács-effektus szó szerint bombaként robbantaná szét az aszfaltot, darabokra szaggatva Manhattan utcáit.
A Con Ed szakemberei életük egyik legnehezebb és legbátrabb döntését hozták meg. Órákkal a Sandy hurrikán partot érése előtt teljesen leállították és szakaszonként gőzmentesítették Alsó-Manhattan csatornarendszerét. Ez egy logisztikai rémálom volt, hiszen a nyomást óvatosan, ellenőrzött szelepeken át kellett kivezetni a hálózatból, miközben az időjárás egyre durvábbá vált. Amikor a hurrikán végül lecsapott, és a tenger visszatarthatatlanul elárasztotta Alsó-Manhattan utcáit, a csőhálózat már üresen és hidegen várakozott a föld alatt. Bár a város több része napokra sötétségbe borult és víz alá került, a mérnöki előrelátás megmentette New Yorkot egy másodlagos, földalatti robbanássorozattól, ami beláthatatlan pusztítást végzett volna.
A gőzrendszer fenntartása és folyamatos modernizálása csillagászati összegekbe kerül New Yorknak. Ám a City, amely mindig nyitott a környezetbarát és hatékony megoldásokra, makacsul ragaszkodik ehhez a XIX. századból örökölt, de a XXI. században is tökéletesen működő technológiához. És amíg ez így marad, addig a New York-i utcákról készített felvételeken ott lesz a gomolygó pára.
GYAKRAN ISMÉTELT KÉRDÉSEK (GYIK)
❓ Honnan származik a gőzzé alakított óriási vízmennyiség?
Közvetlenül New York City hivatalos ivóvízhálózatából! A gőzhöz a várostól északra fekvő Catskill és Croton víztározókból érkező kristálytiszta csapvizet használják. Mielőtt azonban a kazánokba kerülne, óriási szűrőkkel teljesen kivonják belőle a meszet és az ásványi anyagokat (demineralizálják), hogy a 180 fokos gőz ne okozzon vízkövesedést az acélcsövekben.
❓ Nem óriási vízpazarlás, hogy a kondenzvizet nem vezetik vissza az erőművekbe?
A zárt körös rendszereknél a lecsapódott forró vizet visszaszivattyúzzák a kazánokba. Manhattanben viszont ez a többszáz kilométeres, 100–140 éves csőhálózat alatt fizikailag és logisztikailag szinte kivitelezhetetlen lenne, hiszen egy komplett, párhuzamos visszavezető csőhálózatot kellene kiépíteni a zsúfolt aszfalt alatt. A kilométerekről visszatérő víz ráadásul szennyeződhetne, ami tönkretenné a kazánokat.
A lecsapódott 90–100 fokos vizet az épületek nem azonnal öntik a csatornába! Először átvezetik a járdák alatti csöveken hóolvasztásra, vagy hőcserélőkkel ezzel melegítik fel a használati melegvizet. Így a víz energiáját az utolsó cseppig kisajtolják. Ennek ellenére a környezetvédők folyamatosan támadják a hálózatot a vízveszteség miatt, ezért a Con Ed jelenleg is dolgozik a rendszer zöldítésén és modernizációján.
❓ Ha az erőművek a folyóparton állnak, miért nem az East River vízéből csinálnak gőzt?
Az East River nem édesvízi folyó, hanem sós tengeröböl! A sós víz azonnal szétmarná a 169 kilométeres acélcső-hálózatot és a kazánokat, a tengervíz-lepárlás pedig túl energiafaló lenne. Az East River közelségét másképp hasznosítják: vízét szűrőkön keresztül beszívják, és a berendezések zárt hűtőkörében használják hűtésre.
❓ Mivel fűtik a hőerőműveket?
A Con Ed erőművei túlnyomórészt földgázzal működnek, de kettős üzeműek: fűtőolajjal is képesek működni, amit főleg tartalékként használjanak a leghidegebb téli napokon, ha a gázellátásban fennakadás lenne vagy megugranak az árak. A hálózat hőskorában még szénnel fűtöttek, de a szigorú környezetvédelmi szabályok miatt azt már évtizedekkel ezelőtt kivezették.
❓ Miért nem használnak nukleáris energiát a gőz előállítására?
Ennek főleg biztonsági, fizikai és infrastrukturális okai vannak:
- Biztonsági előírások: Szigorú, alacsony népsűrűségű védőövezeteket írnak elő a reaktorok körül, amit egy sűrűn lakott metropoliszban lehetetlen lenne kialakítani.
- Hőveszteség: A nagynyomású gőz nem szállítható nagy távolságokra, mert 3–16 kilométeren belül lehűl és visszakondenzálódik vízzé. A legközelebbi atomerőművek pedig több száz kilométerre vannak.
- Infrastruktúra: Manhattan amúgy is zsúfolt földalatti világának feltúrása egy nukleáris hőforrás bekötéséhez szerkezetileg megvalósíthatatlan lenne.
